Система Mini Vegas

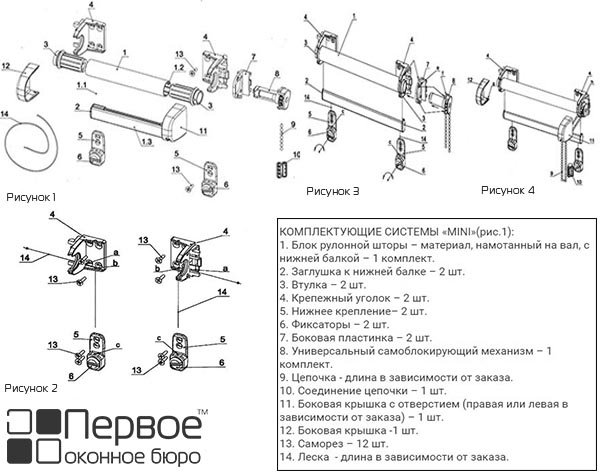

Инструкция по установке рулонной шторы (рис. 2,3,4):
1. Измеряйте с помощью строительного уровня место крепления рулонной шторы и прикрутите монтажные уголки (4). 2. Протяните натяжную леску через специальные технические отверстия в уголках по очереди: сначала А, потом Б (рисунок 2-4). Перед этим следует на одном конце лески завязать двойной узел для остановки лески в первом отверстии.
3. Прикручиваем к раме или створке окна ниже штапика крепления (5) и фиксаторы (6). Их следует установить так, чтобы отверстие «с» находилось по вертикали с отверстием «b» крепежного уголка (4) (рис 2).
4. Тканевой блок рулонной шторы (1) размещаем в крепежных уголках (4) так, чтобы фланцы втулок (3) были закреплены в соответствующих каналах угольников. Важно! Не разрезайте специальную ленту, скрепляющую рулон ткани в свёрнутом состоянии, до конца установки.
5. Вытягиваем концы лески (14) через скобы заглушек нижней планки (2), а затем в отверстия «с» нижних креплений (5). Натягиваем леску в сторону на 5-8см и поворачиваем фиксаторы (6) в любом направлении. Таким образом происходит закрепление и натяжение лески.
6. Боковые пластинки (7) вставляем в крепежные уголки (4), при этом мы должны попасть указанными колышками в соответствующие каналы (4).
7. Заправляем цепочку управления (9) в специальный самоблокирующий механизм (8). Для этого край цепочки кладем на шестерню и проворачиваем ее вверх до выхода цепочки на 150мм из механизма.
8. Самоблокирующийся механизм вставляем в отверстие втулки (3). Это нужно сделать так, чтобы указанные колышки попали в соответствующие отверстия боковой пластинки (7), а скоба «f» заблокировалась в ее защелках «e» (рис. 3). При этом выступ внутри втулки должен совпадать с пазом на валу самоблокирующего механизма.
9. Цепочку управления (9) протягиваем через отверстие в боковой крышке (11), а концы скрепляем соединением цепочки (10).
10. Боковые декоративные крышки (11) и (12) одеваем на крепежные уголки (4) таким образом, чтобы направляющие «g» вошли в канавки «h» крепежных уголков (4). Обе боковые крышки должны прилегать к оконной створке (раме) (рис.4).
Важно! Используйте строительный уровень для правильной установки!

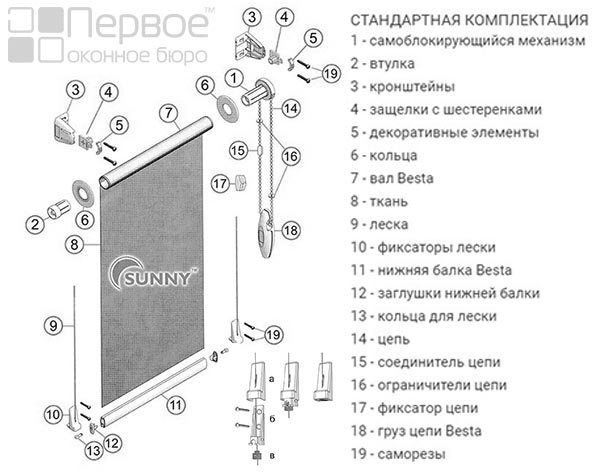

Система Mini Besta
Инструкция по установке рулонной шторы:
1. Измеряйте с помощью строительного уровня место крепления рулонной шторы и прикрутите кронштейны (3).
2. Протяните натяжную леску (9) через специальные технические отверстия в кронштейнах (3). Далее следует на одном конце лески с задней стороны кронштейна завязать двойной узел.
3. Во втулку (2) и в самоблокирующий механизм (1) закрепляем защёлки с шестернями (4). Далее вставляем полотно шторы в кронштейны (3) до характерного звука защелкивания.
Важно! Не разрезайте специальную ленту, скрепляющую рулон ткани в свёрнутом состоянии, до конца установки.
4. Декоративные элементы (5) помещаем в специальные кронштейны (3).
5. Вставляем кольца для лески (13) в специальные отверстия в заглушках (12) и продеваем леску (9).
6. Тыльную часть зацепа лески (рисунок б) прикручиваем парой саморезов ниже штапика.
7. Продеваем леску в отверстие передней стороны зацепа (рисунок а), а после протягиваем её в отверстие тыльной части зацепа (рисунок б). Затем заводим леску в специальный зажим (рисунок в). Обратите внимание на то, что при этом винт должен быть повернут к Вам. Натягивая леску, зафиксируйте её специальным винтом на зажиме (рисунок в).
8. Надеваем фасадную часть зацепа (рисунок а) на тыльную (рисунок б) до характерного щелчка.
9. Прикручиваем к створке фиксатор цепочки на нужной высоте (17).
10. Скрепите концы цепочки с помощью соединителя (15).
11. Одеваем на цепочку грузик (18), соединяя его половинки.
12. Опускаем ткань в нижнее положение и закрепляем ограничитель (19) около кронштейна. После этого поднимаем тканевое полотно в верхнее положение и закрепляем второй ограничитель цепочки управления.
Важно! Используйте строительный уровень для правильной установки!
Система RM-25
Инструкция по установке рулонной шторы:
1. Проверяем и сверяем наличие всех комплектующих рулонной шторы.
2. Выставляем по уровню кронштейны крепления, сверлим отверстия (сверлом 6мм) и фиксируем.
3. Устанавливаем рулонную штору в пазы кронштейна, сперва устанавливаем со стороны управления, а после с помощью кнопки фиксируем другую сторону.
4. Проверяем намотку шторы «вниз - вверх» и устанавливаем соединитель цепочки для ограничения высоты.
5. Если есть необходимость, то нужно зафиксировать рулонную штору снизу, прикручиваем саморезами фиксаторы на нужной высоте.
Важно! Используйте строительный уровень для правильной установки!
